Video Tutorial Como fazer Cabo Liga-Desliga para seu Dongle

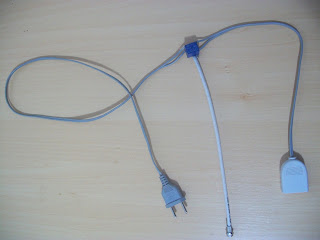

Montar um cabo para ligar e desligar o dongle quando se liga e desliga o receptor, conservando assim o seu dongle com uma maior sobrevida e facilitando o seu trabalho pois não vai precisar ficar ligando e desligando o dongle manualmente,

vamos ao trabalho.

O grande instrumento desse cabo é nada mais que um Relé.
A função do relé é receber um sinal e liberar corrente, ou seja, ele precisa ser acionado para liberar uma certa corrente dentro de um circuito.

E se utilizarmos essa corrente que vai pro LNB para ativarmos ou desativarmos o relé…e no relé ligarmos a fonte do dongle?? Pois bem…é nisso que compõem o projeto. Simples assim!
Vamos então à lista de materiais:

- Rele SRD 12vDC-SL-C12v/10ª

- Diodo IN4007

- Conector “T”para cabo coaxial

- Cabo Coaxial (aprox 20cm)

- Cabo de energia com tomada (macho e fêmea)

Para todo o material o gasto que tive foi de:

Relé R$ 2,50

Diodo R$ 0,4

Conector “T” para cabo coaxial R$ 2,50

O restante já tinha tudo em casa.

Pois bem, material comprado… é hora de botar a mão na massa:

- Primeiramente, precisamos entender que o que vai acionar o rele vai ser o receptor através do cabo coaxial, então precisamos colocar entre o receptor e o cabo da antena o nosso conector T, para depois ligarmos nele no cabo liga desliga.

- O próximo passo é entender como ligar o Relé…para isso coloco o esquema abaixo:

OBS: O relé é ligado somente em um único fio da tensão, o outro continua intacto!

O esquema de ligamento em sua casa fica assim:

OBS:

- O nosso cabo é bivolt, pois o relé é Bivolt (no meu caso)

- Desligando o receptor plo controle remoto, o dongle também desliga automaticamente!
